SR400: GIVI E22NとMOTOKOのホルダーを取り付ける

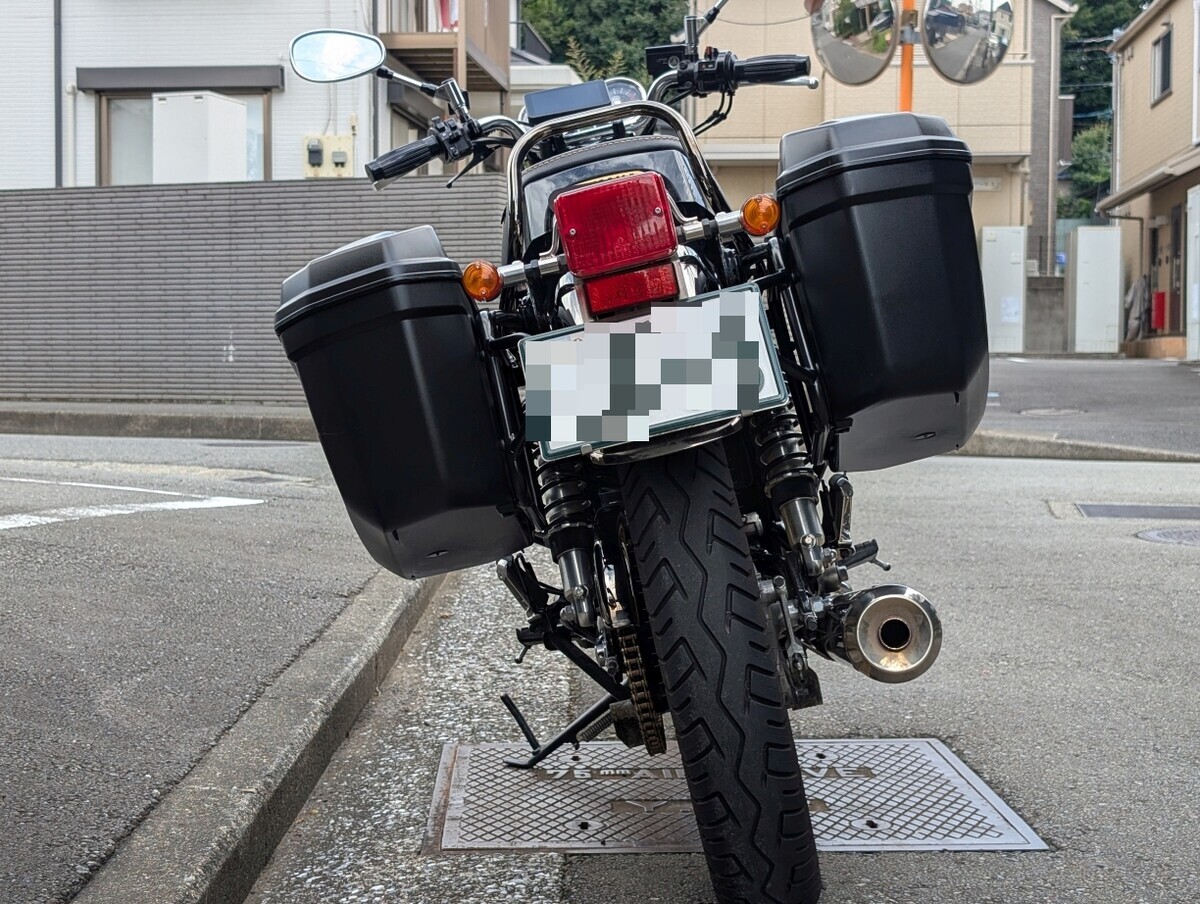

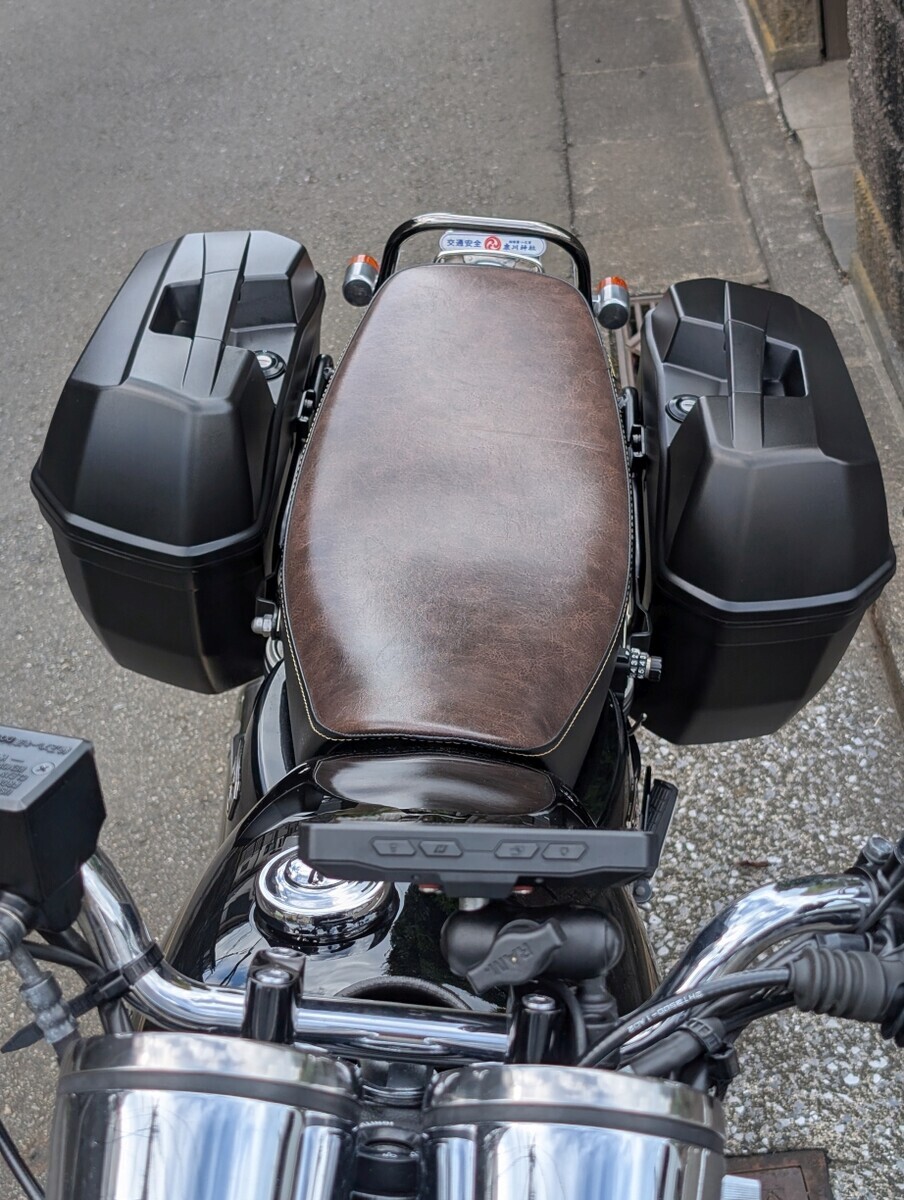

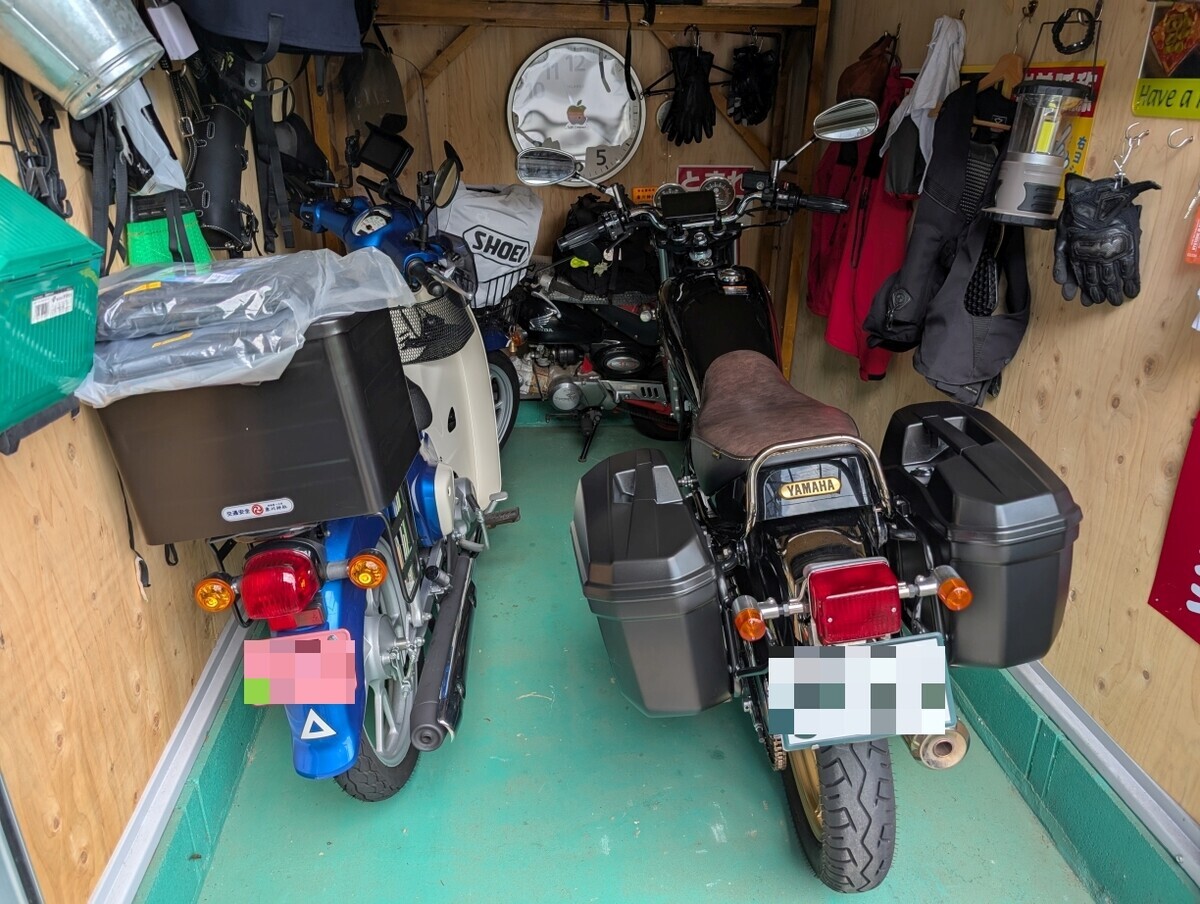

SR400 Final Edition Limitedに先日届いたGIVIのサイドケース E22NとMOTOKOのホルダー GIVI-M17-101を取付けた。まずは完成形。

予想以上に収まりが良い。これは良い買い物だった。高かったけど。

ydf.hatenablog.com

MOTOKOのホルダーはウィンカー移設が必要。自分のSR400はリアウィンカー移設済みなので、そのまま取り付けていく。

まずは右側のホルダーを取付けていく。ホルダーの固定は 1) リアサス上部 2) リアウィンカー穴 3) リアステップの3箇所。

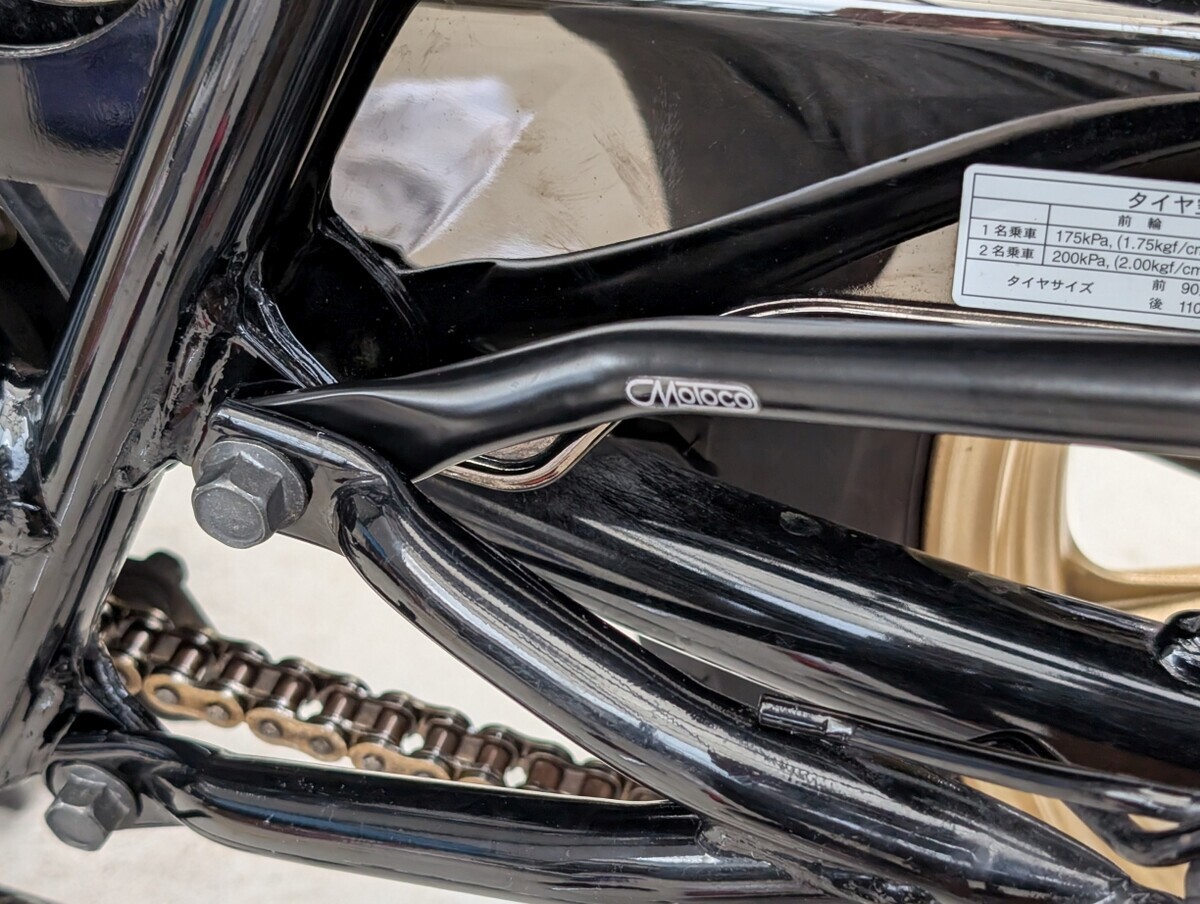

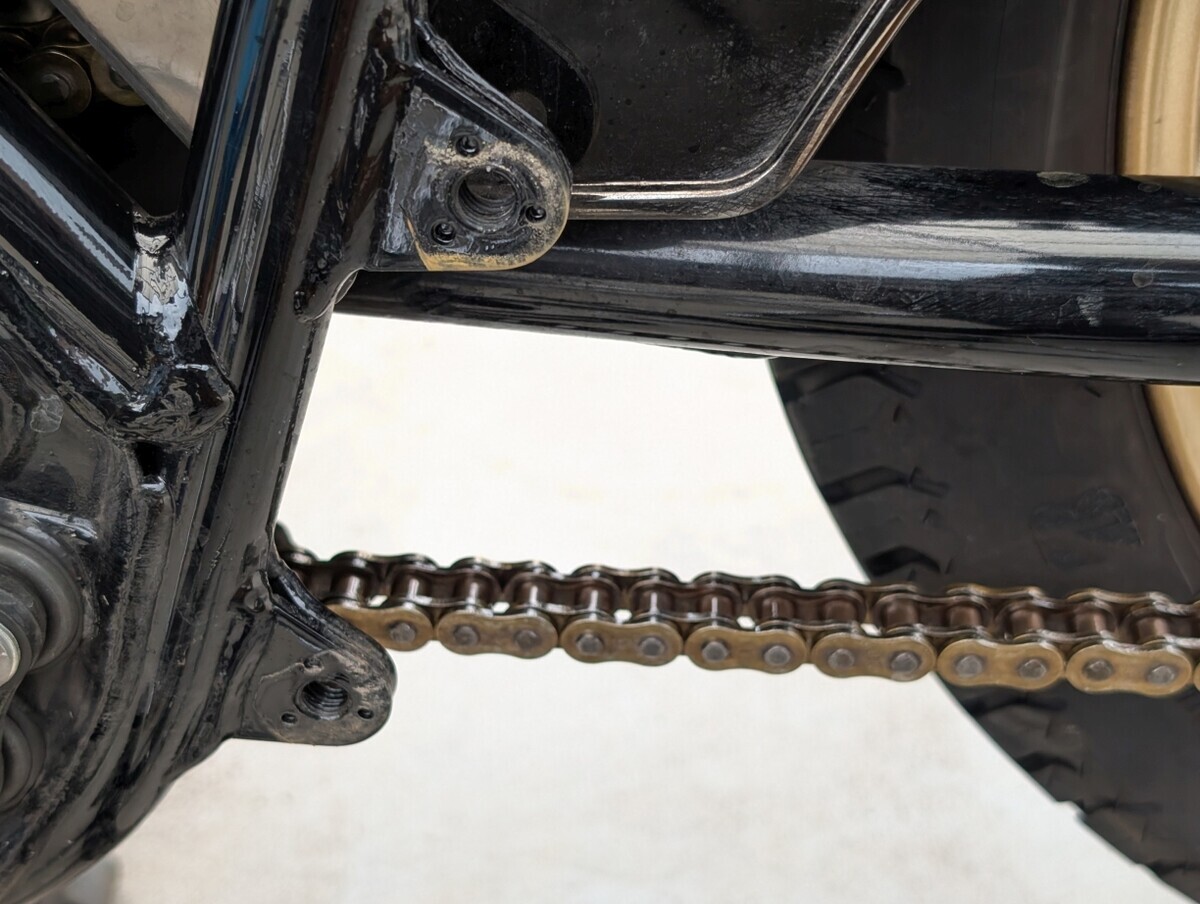

3)リアステップを17のスパナで取外して、フレームの内側にホルダーを入れて、リアステップと共締めする。可動部ではないので締め付けトルクは気にしていない。真ん中がホルダー、左がリアステップが付いていたフレーム、右がリアタイヤが付いているスイングアーム。狭いのでソケットレンチは入らない。

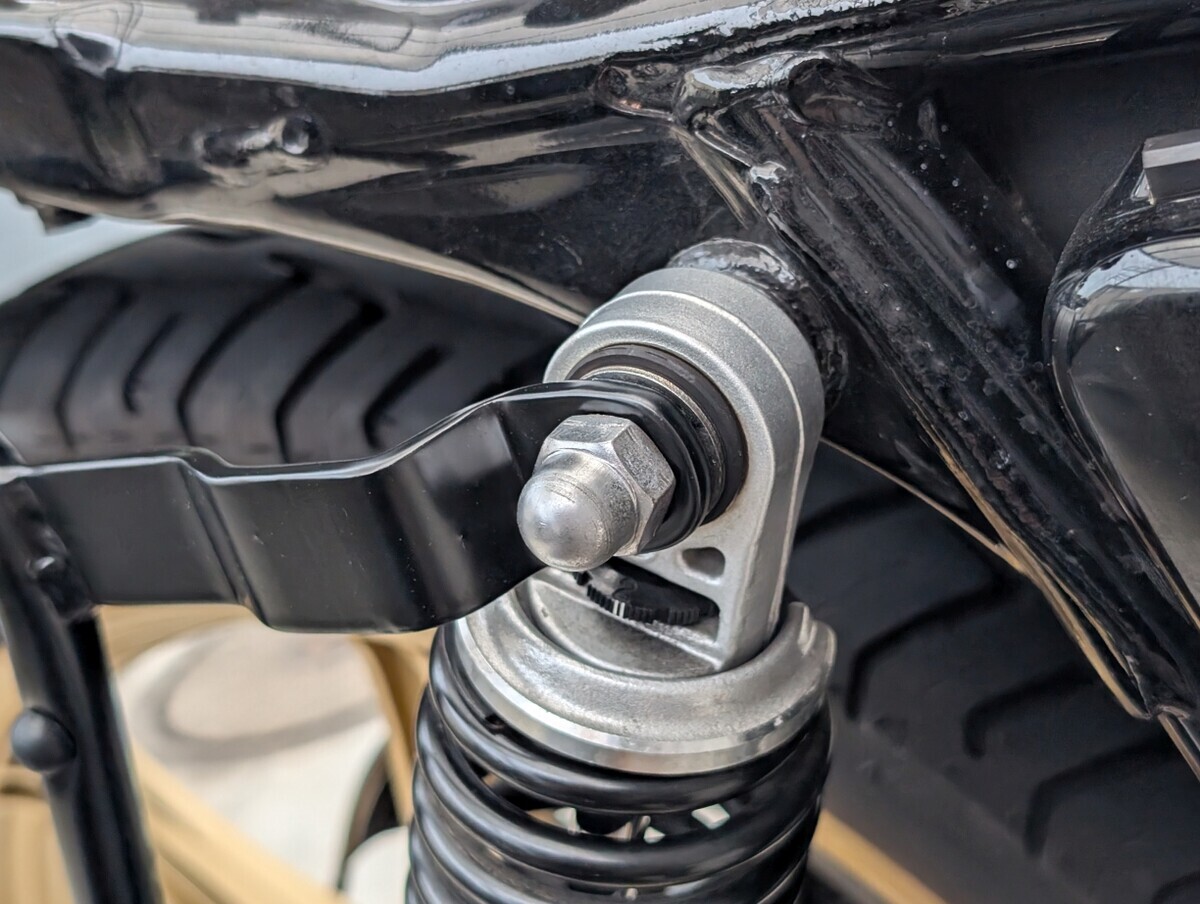

1) リアサス上部は袋ナットを外してホルダーを通して共締めする。順番は外側から、袋ナット/ホルダー/グラブバー/ワッシャー/リアサスとなる。下の写真ではグラブバーは外して仮止めの状態。

グラブバーを入れてトルクレンチで30[N・m]で締める。ここは稼働部なのでトルクレンチで正しく。

2) リアウィンカー穴はリアウィンカー移設後に空いている。ここにホルダー付属のボルトで固定する。内側からボルトを入れて、外側にナットが来る。仮止めなので若干浮いている。

ホルダーの最後尾にウィンカー移設用の穴があいている。ナンバーの左右にウィンカーが設置できるので良い感じかと思う。配線はリアブレーキランプと一緒に処理できそう。強度もありそうで良いと思う。純正ウィンカーを設置できそう。

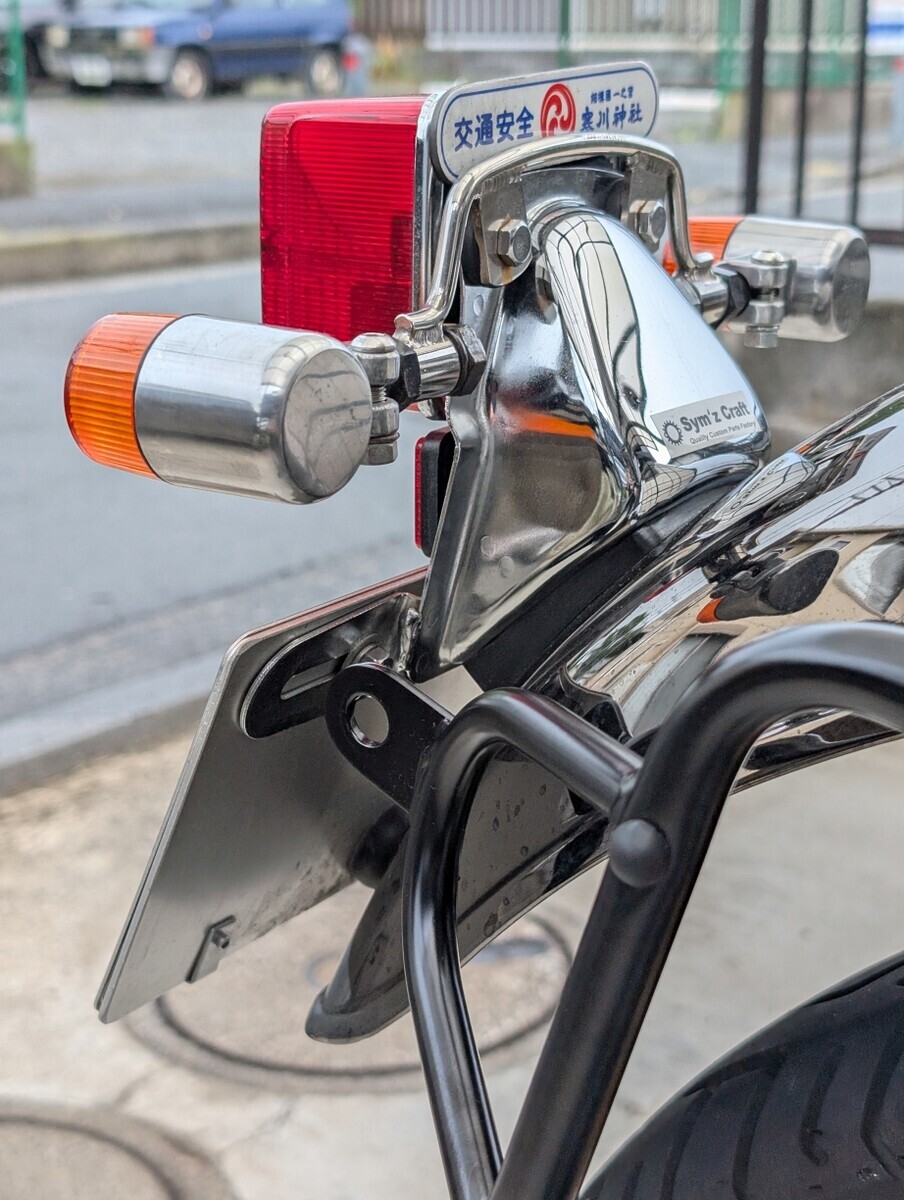

上の写真に写っているウィンカー用のステーはシムズクラフト製でカッコイイが強度が無いので純正ウィンカーは不可。必ず小型のウィンカーを取り付ける必要がある。純正ウィンカーを使いたい人はMOTOKOのウィンカー穴を利用すると良いかも。

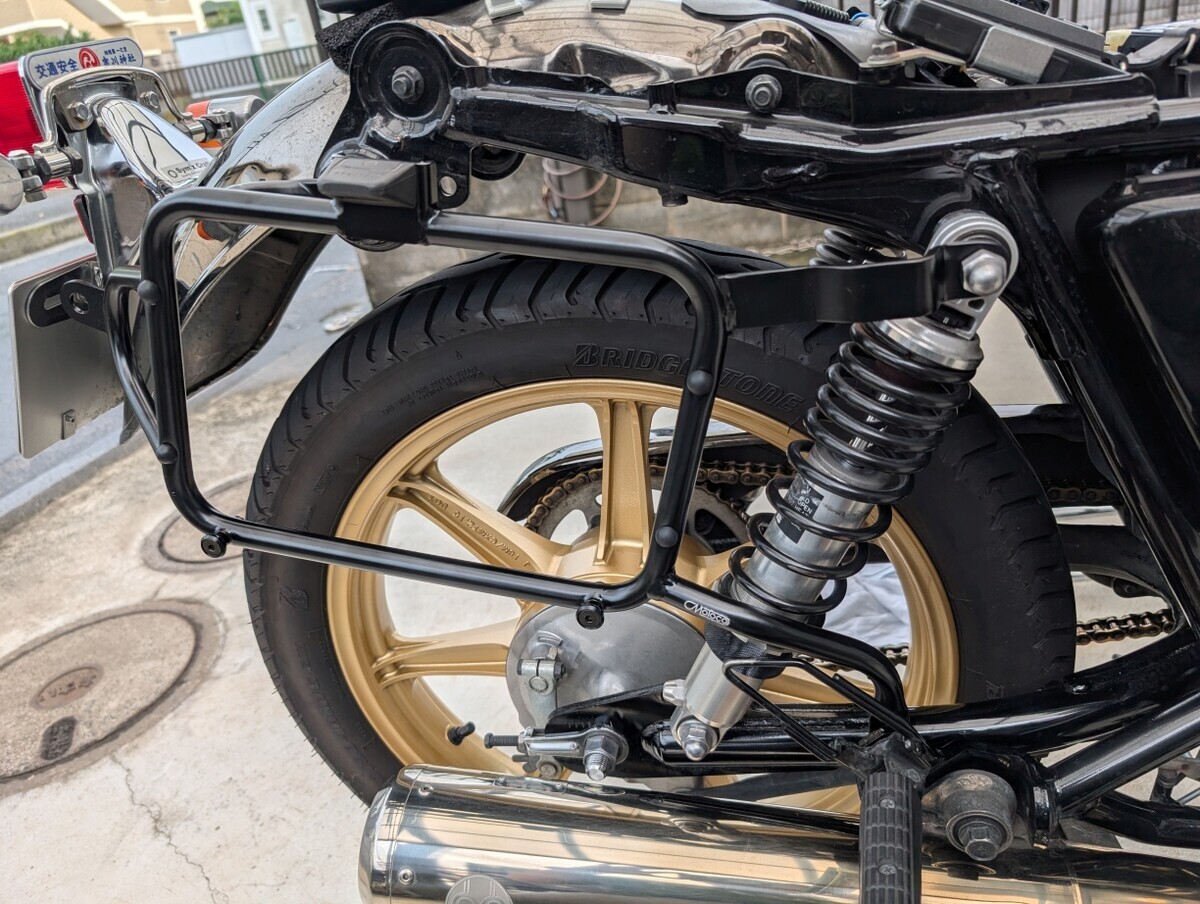

右側のホルダーの位置関係はこうなる。3箇所でボルト締めなので強度はかなりありそう。ホルダー自体もスチールのパイプとステーでしっかりしている。SR400のフレームのリアと下部とホルダーで繋いだ形になっている。

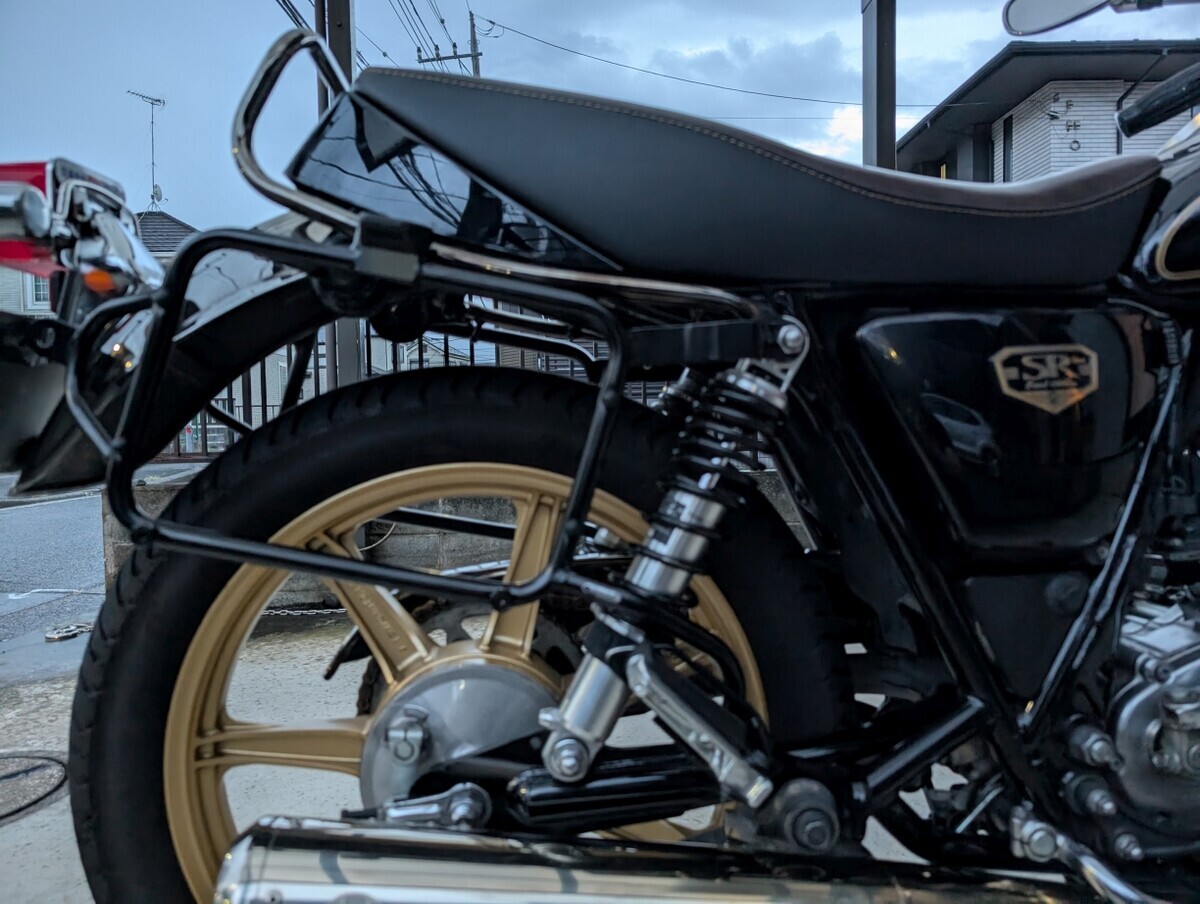

MOTOKOの右側のホルダーを取り付けるとこんな雰囲気になる。存在感はある。写真が暗くて申し訳ない。

次に左側のホルダーを取り付ける。ホルダーの固定は 1) リアサス上部 2) リアウィンカー穴 3) リアステップの根元の3箇所。3)だけ右側と違う。

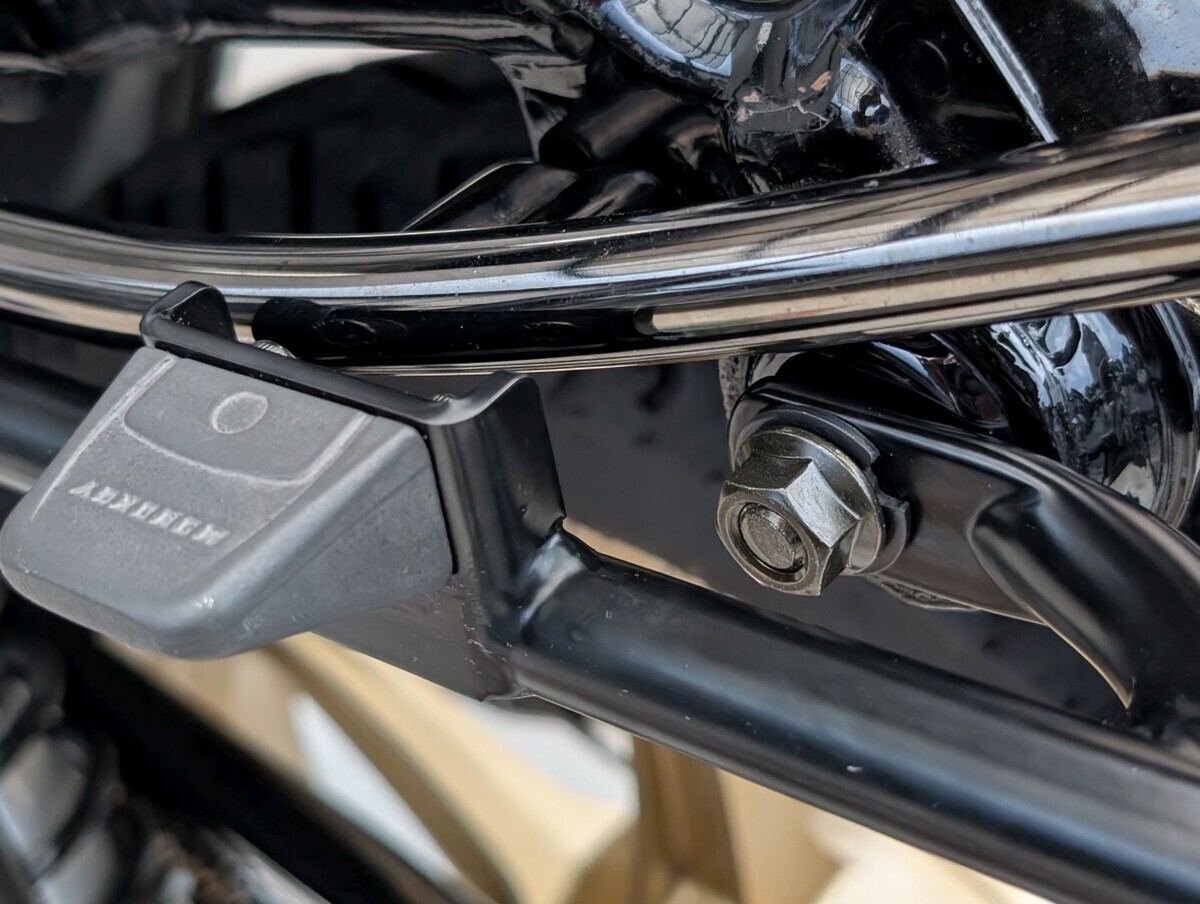

3) リアステップは左側だけ根元から取り外せる。この取付け穴の上部にホルダーをボルトで共締めする。

ホルダーを仮止めした状態。外側からボルト/リアステップ/ホルダー/フレームになる。

1) リアサス上部は右側と同様。グラブバーが入った状態。トルクレンチで30[N・m]で締め付ける。

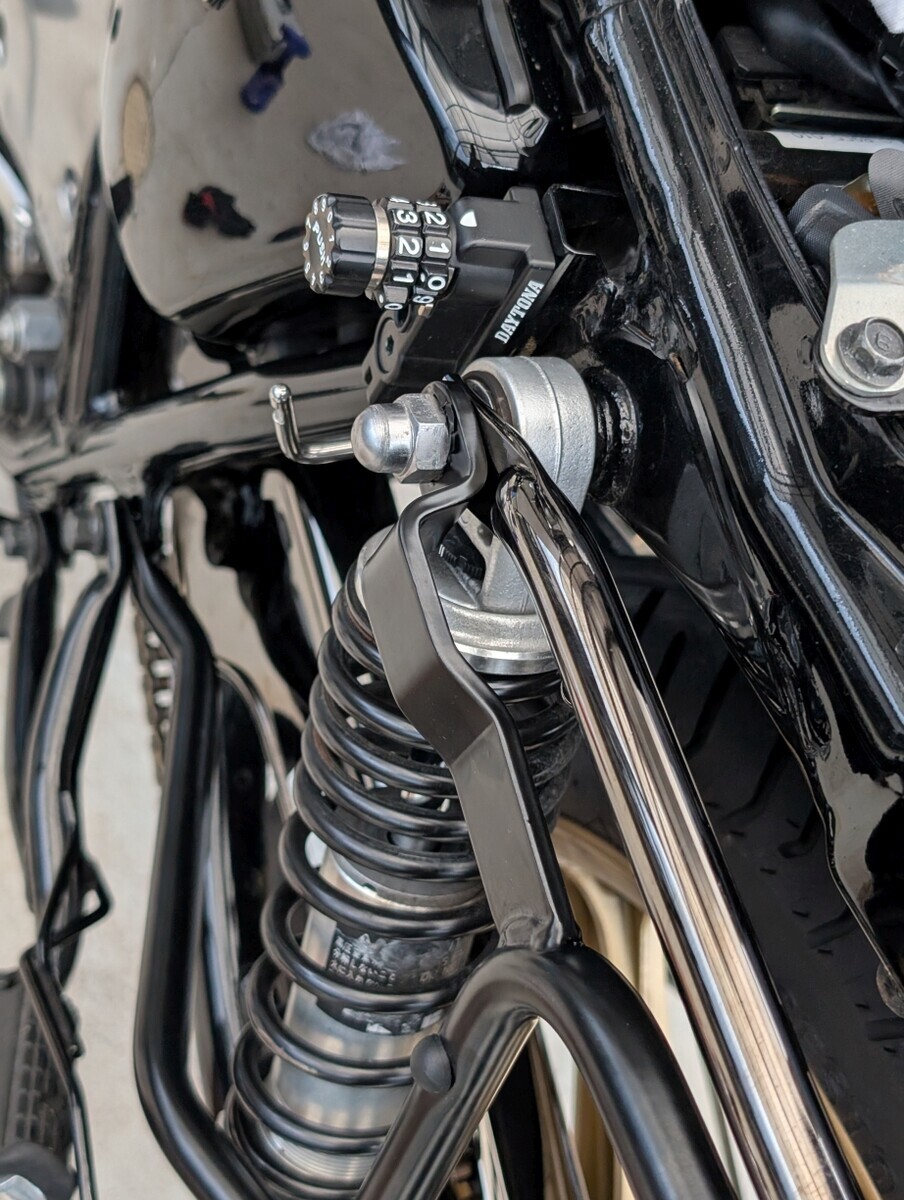

2) ウィンカー穴の固定も右側と同様。グラブバーとギリギリピッタリの位置関係。素晴らしいけど。。。（後述）

ホルダーの左側はこんな感じになる。写真が暗くて申し訳ない。

このホルダーを取付けてみて分かったのは、このMOTOKOのホルダーGIVI-M17-101はかなりギリギリピッタリの設計がなされている、ということだ。ホルダーとグラブバーの位置もギリギリピッタリ、リアサスとの隙間もギリギリピッタリ。とても素晴らしい。おそらく実車で確認しながら試行錯誤を繰り返して、パニアケースが車体から離れないように設計されたのだと思う。良く出来た設計だ。

そのギリギリピッタリの設計のため、Hurricane製のリアキャリアは取付けできなかった。これはちょっと困ったね。ロングツーリングにはリアキャリアは欲しい。パニアケースだけでロングツーリングは難しいだろう。するとリアにバッグと縛り付けることになるが、リアキャリアがあったほうが安定感は増す。自分はGlobe Trotterのスーツケースを愛用しているので、リアキャリアは必須なんだよねえ。うーん、ホルダーと共存できるリアキャリアを探さねばなあ。

ホルダー取付けに時間がかかったので、GIVI E22Nの取付けは翌日に持ち越し。GIVI E22Nは無塗装樹脂なので取り付け前に簡単にコーティングしておいた。どのくらい効果があるかは分かりませんが、何もしないよりは良いだろう。無塗装樹脂はスグに白くなるから。
